20W光纖草莓视频二维码的核心部件是主振功率放大(MOPA)、Q調製和高重頻率脈衝摻鐿光纖激光器,高可靠性的直流電源在專用控製卡的控製下驅動多模半導體激光器,多模半導體激光器發出的970±10nm的激光被耦合到加金屬護套的5mm傳輸光纖中使摻鐿雙包層光纖中產生1.06微米波長的激光,激光在傳輸過程中不斷被放大後擴束輸出。擴束後的激光束投射到振鏡掃描器上，通過計算機控製振鏡快速轉動及激光的開關，使激光束在X、Y方向掃描，通過F-θ透鏡聚集形成幾微米直徑的光斑作用於加工工件上，使之表麵瞬間燒蝕，汽化,最後在工件表麵形成需要的各種圖形符號。

        產品介紹

        采用光纖激光器輸出激光，再經超高速掃描振鏡係統實現打標功能，20W光纖草莓视频二维码電光轉換效率高，采用風冷方式冷卻，整機體積小巧，輸出光束質量好，可靠性高，超長的運行壽命，節能，可廣泛應用於各種流水線飛行打標和高速靜態打標行業，能滿足多種高精度、高效率的激光打標需要，采用世界領先水平的光纖激光器和進口零配件，打標精度高，速度快，性能穩定，壽命長。

        20W光纖草莓视频二维码可雕刻金屬材料和部分非金屬材料，主要是應用於對深度、光滑度、精細度要求較高的領域，如手機不鏽鋼飾片、鍾表、模具、IC、手機按鍵等行業，位圖打標，可在金屬，塑料等表麵標刻出精美的圖片，且打標速度是傳統的第一代燈泵浦打標機、第二代半導體打標機的3～12倍。

        20W光纖草莓视频二维码性能特點

        1、激光在光纖波裏受振蕩加大，損耗小，穩定性好，不受外界塵氣和機械鬆動的影響，輸出的激光光束穩定。

        2、免維護操作，免維護。

        3、加工速度快，加工速度是傳統草莓视频二维码的2-3倍。

        4、全風冷光纖激光器、無耗材、低維護、光電轉化率高、功耗小(≤800W)、使用成本底。

        5、一體式滑輪設計，體型設計合理，移動方便，適應廣泛的工廠布局及靈活的產品激光打印。

        6、環境適應能力強，可在震動、衝擊、粉塵、濕度等環境下連續正常工作，易於實現與光纖的耦合，可實現遠距離工作。

        7、可進行條形碼、二維碼、文字圖形、規則和不規則流水號等打標。

        8、軟件運行於WINDOWS平台，中/英文界麵，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等軟件的文件格式，如PLT、PCW、DXF、BMP等，同時也能直接使用SHX、TTF字庫。

----------------------------------------------------------------------------------------------------------------------------------------------

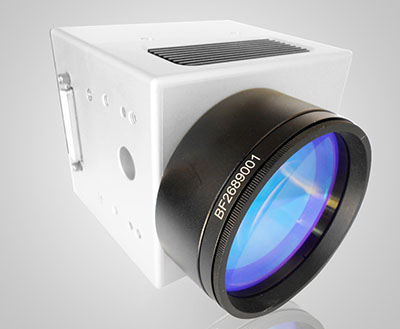

進口scanlab振鏡

      采用的進口scanlab振鏡電機部分設計為動磁式結構，結合國際最先進的光電式傳感技術和PDM控製方式，采用國外軍工級工藝和技術水平研製而成。運行穩定性、定位精度、打標速度、抗幹擾能力等綜合性能指標已達到國內外同類型產品領先技術水準，並獲得國家多項專利，具體特性右上。

       1.采用光電和光柵物理傳感器組成的雙重傳感器技術，並具有自動校正功能

       2.采用先進的高速度和高精度自動控製方式，利用動磁式控製原理，具有體積小、重量輕、速度快、精度高、穩定性好等特點滿行業內對更高精度、更緊湊係統不斷增長的需求。

       3.超高速自動位置校正、超高速慣量運算控製係統的研發，使得掃描振鏡的速度達到國際的技術標準

       4.對振鏡運行的位置誤差進行自動調整，定位精度高，線性度可達千分之一以內，重複定位精度控製在了千分之六弧度左右。

       5.解決了振鏡電機溫度漂移、信號幹擾和零位漂移等常見問題。

----------------------------------------------------------------------------------------------------------------------------------------------

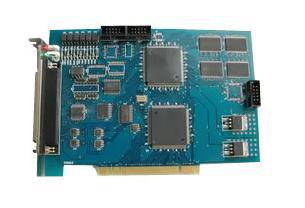

進口卡

支持WindowsXP，Win7，Win8等係列操作係統。

硬件處理數據，速度、精度極高；能發送PWM信號，支持國外所有激光器；

擴展口：包括4路模擬信號輸出，1路PWM信號，2位的數字信號輸出，方便用戶使用的硬件觸發打標信號和自動化聯機；

軸控製功能：支持雙軸拚圖打標功能；支持轉軸打標功能；支持飛標功能；

PCI架構（USB和網絡傳輸接口正在測試中），科學合理的布線和抗幹擾處理，穩定性和抗幹擾性極高。

----------------------------------------------------------------------------------------------------------------------------------------------

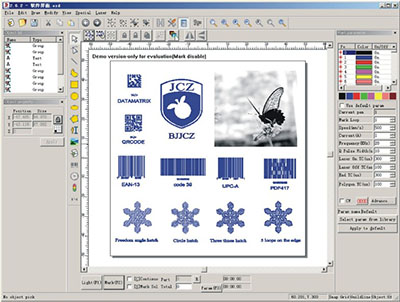

 打標軟件

1.自主編輯所需大小的孔徑及排列群孔、單孔、圖形圖案等

2.開放的多語言支持功能（目前有英文、簡體中文、繁體中文版本）

3.矢量圖繪製，繪製過程中直接改變曲線形狀

4.強大的節點編輯功能

5.集成常用圖形庫，可直接調入使用；用戶可自建圖庫

6.也可支持條形碼字體（常見一維條碼以上）

7.及支持用戶自建字庫

8.支持直線填充、環形填充功能.

9.文字支持按照曲線排列支持變量文本（加工過程中實時改變文字，某些版本不提供）

----------------------------------------------------------------------------------------------------------------------------------------------

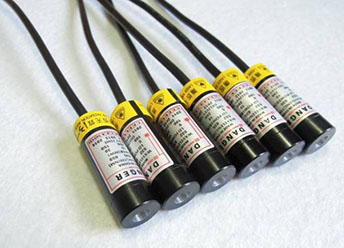

紅光指示器

激光級別：精工級

運轉方式：連續激光器

工作介質：半導體激光器波長：650nm

工作壽命：大於10000小時（可連續長時間不間斷使用）

輸出功率：5mw

輸入電壓：5V

輸出電流：＜30mA

光學係統：進口光學PMMA聚焦鏡+光學ZF7鍍膜柱麵鏡

外形尺寸：12X33MM

管身材質：鋁材料（起絕緣作用）

激勵方式：電激勵式激光器

直線寬度：變焦工作溫度：-10°~75°儲藏溫度：-40°~80°

樣品展示：
